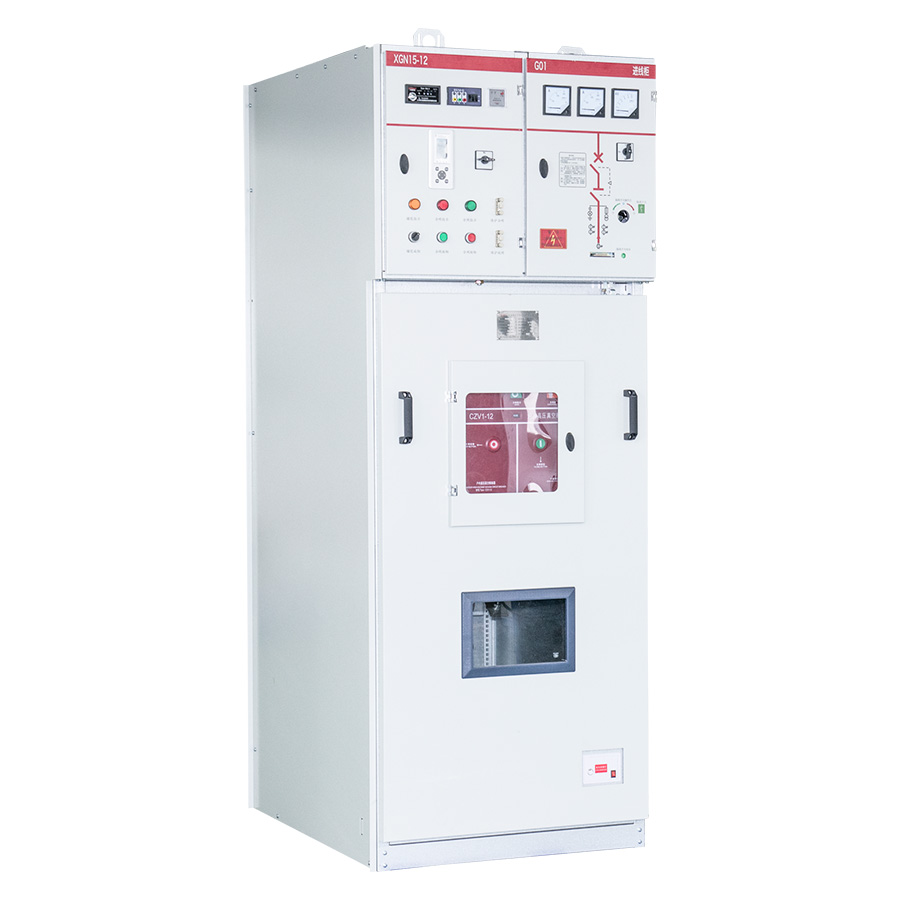

產品型號說明

①	環網型
②	箱式結構
③	固定式
④	戶內型
⑤	設計序號
⑥	額定電壓 kV
⑦	額定電流 A
⑧	Ⅰ：FLN36-12 負荷開關 Ⅱ：FLN48-12 負荷開關

使用條件
● 海拔高度：≤1000m（如有特殊要求可在訂貨時注明，目前有6組在5200m海拔運行）；
● 環境溫度：-35℃+45℃,最大日平均溫差≤25℃；
● 相對濕度:日平均不超過95%，月平均相對濕度不超過90%；
● 防震：8度；
● 劇烈震動和沖擊以及沒有火災、化學腐蝕、爆炸危險場所；
注:訂購本產品超出上述條件規定時，請與本公司協商。

執行標準
● GB 3906-2006《3.6 kV~40.5 kV交流金屬封閉開關設備和控制設備》；
● IEC 60298-1990《額定電壓1kV以上至52kV及以下交流金屬封閉開關設備和控制設備》；
● GB/T 11022-2011《高壓開關設備和控制設備標準的共用技術要求》。

產品特點
● SF6環網柜易組合擴展，體積小，安全可靠；
● 應用SF6氣體作絕緣和滅弧介質，恒定磁場旋弧滅弧方式使其滅弧能力不受電弧電流大小影響，開斷性能好，過電壓小，電氣壽命長，滅弧室免維護；
● 可具有三工位，多功能，可設有小型化壓力表；
● 操作簡單，可靠性高的操作機構和閉鎖；
● 通過了SF6氣體零表壓的額定開斷試驗，功能裕度大，可能性極高；
● 接地開關具有符合國標的短路開合能力；
● 柜體用進口敷鋁鋅板沖壓成形，采用拼裝式結構，堅固耐變形。

產品結構
● 總體結構
環網柜由母線室、負荷開關（或斷路器室）、電纜室、操動機械、聯鎖機構和低壓控制室以及測量或計量回路等部分組成，各隔室用鋼板分割，可避免故障影響到鄰室。
● 母線室
母線室布置在柜體的上部，在母線室中主母線連接在一起，貫穿整排開關柜。母線呈水平布置，可方便擴展。
● 主開關室
負荷開關室:開關室內裝有一臺負荷開關，負荷開關的外殼為環氧樹脂澆注而成，內充SF6氣體作滅弧和絕緣介質，在操作軸引出端設有兩個透明的熱壓成型的塑料端蓋，透過它可以觀察觸頭狀態。開光室內可根據客戶要求裝設SF6氣體密度表或帶報警觸點的氣體密度器。斷路器室：斷路器室位于柜體中部，可根據客戶需要裝配專用的真空斷路器或SF6斷路器，其開斷容量可以滿足正常投切和分支網絡的操作
以及特殊情況下開斷短路電流等，真空斷路器特別適用于頻繁操作網絡系統。斷路器配有彈簧操動機構，具有重合閘功能，并且動作可靠、壽命長。
● 電纜室
電纜室主要用于電纜的連接，使單芯或三芯的電纜可以采用簡單的非屏蔽電纜頭進行連接，同時充裕的空間還可以容納避雷器、電流互感器、下接地開關的元件。按標準設計，柜門有觀察窗戶和安全聯鎖裝置，電纜室底板配密封蓋和帶支架的大小相宜的電纜夾。電纜室底板的門前框可以拆下，方便電纜安裝。
● 操動機構、聯鎖機構和低壓控制室
帶聯鎖的低壓室同時起到控制屏的作用。低壓室內裝有帶位置指示器的彈簧操動機構和機械聯鎖裝置，也可以裝設輔助觸點、跳閘線圈、緊急跳閘機構、電容式帶電顯示裝置、鑰匙鎖和電動操作裝置，同時低壓室空間還可以供裝設控制回路、記錄儀表和保護繼電器，750mm寬柜設有兩個相同的低壓室，可以裝更多附件。

技術參數

序號	名稱	單位	數值
1	額定電壓	kV	12
2	額定頻率	Hz	50
3	主母線額定電流／熔斷器最大額定電流	A	630,125
4	主回路、接地回路額定短時耐受電流	kA/S	20,3
5	主回路、接地回路額定峰值耐受電流	kA	50
6	主回路、接地回路額定短路關合電流	kA	50
7	負荷開關滿容量開斷數	次	100
8	熔斷器開斷電流	kA	31.5,40
9	額定閉環開斷電流	A	630
10	額定轉移電流	A	1600
11	機械壽命	次	2000
12	1min 工頻耐壓（峰值）相對、對地／隔離斷口	kV	42,85
13	雷電沖擊耐受電壓（峰值）相間、對地／隔離斷口	kV	75,85
14	二次回路 1min 工頻耐壓	kV	2
15	防護等級		IP3X

結構簡圖
