產品概述：
DFW 10kV電纜分支箱是近年來廣泛用于電力配網系統中的電纜化工程設備，它的主要特點是雙向開門、利用對接套管作為連接母排，具有長度小、電纜排列清楚、三芯電纜不需大跨度交叉等顯著優點。其所采用的電纜接頭符合DIN476 36標準。一般采用額定電流630A螺栓固定連接式電纜接頭。產品型號說明
| ① | 電纜分支箱 |
| ② | 電壓等級 |
| ③ | 回路數 ( 一相中進出線總數 ) |
| ④ | A 為帶避雷器，缺省為不帶 |
使用條件
● 環境溫度：最高氣溫+40℃，最低氣溫-30℃；
● 風速：相當34m/s(不大于700Pa)；
● 相對濕度：日相對濕度平均值不大于95％；月相對濕度平均值不大于95％；
● 防震：水平加速度不大于0.4m/s2，垂直加速度不大于0.15m/s2；
● 安裝地點傾斜度：不大于3°；
● 安裝環境：周圍空氣應不受腐蝕性、可燃性氣體、水蒸氣等明顯污染，安裝地點無劇烈震動。
注:訂購本產品超出上述條件規定時，請與本公司協商。
技術參數
| 序號 | 項目 | 單位 | 參數 |
| 1 | 額定電壓 | kV | 12 |
| 2 | 額定電流 | A | 630 |
| 3 | 動穩定電流 | kA/s | 50/0.3 |
| 4 | 熱穩定電流 | kA /s | 20/3 |
| 5 | 1分鐘工頻耐壓 | kV | 42 |
| 6 | 15 分鐘直流耐壓 | kV | 52 |
| 7 | 雷電沖擊耐壓 | kV | 105 |
| 8 | 箱體防護等級 | IP33 |
訂貨信息（箱體配置方案）

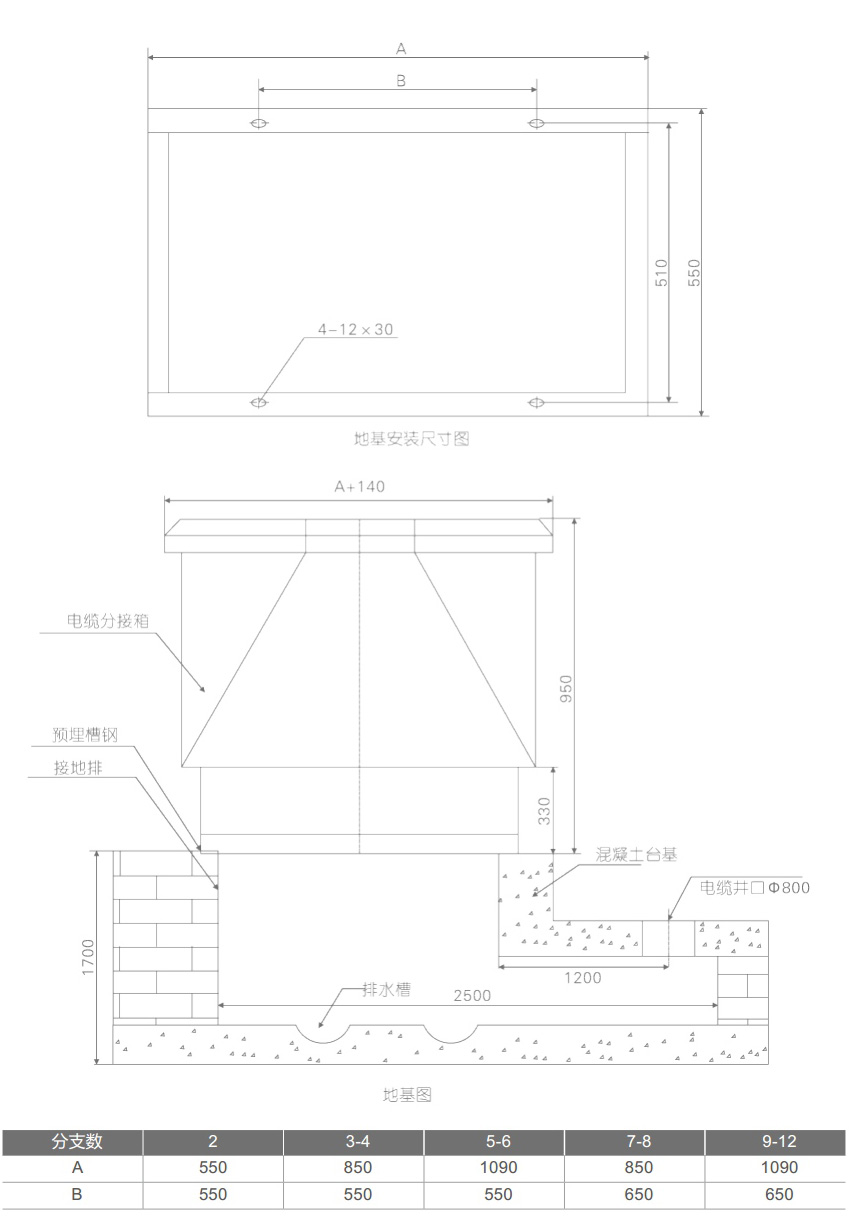

歐式電纜分支箱地基圖
