產品型號說明

①	封閉式開關柜
②	抽出式
③	電氣系統
④	主電路方案編號
⑤	輔助電路方案編號

使用條件
● 環境溫度：不高于+40℃，不低于-5℃；24小時內平均溫度不得+35℃；超過時，需根據實際情況降容運行；
● 海拔高度:不得超2000m，戶內使用；
● 大氣條件：周圍空氣相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較大的相對濕度，如+20℃時為90%，應考慮到由于溫度的變化可能會生凝露的影響；
● 裝置安裝時與垂直面的傾斜度不超過50℃，且整組柜列相對平整(符合GBJ232-82標準)；
● 裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受不到應有腐蝕的場所；
注:訂購本產品超出上述條件規定時，請與本公司協商。

性能指標
裝置的設計符合下列標準
● IEC439-1低壓成套開關設備和控制設備；
● GB 7251 低壓成套開關設備；
● ZBK 36001 低壓抽出式成套開關設備。

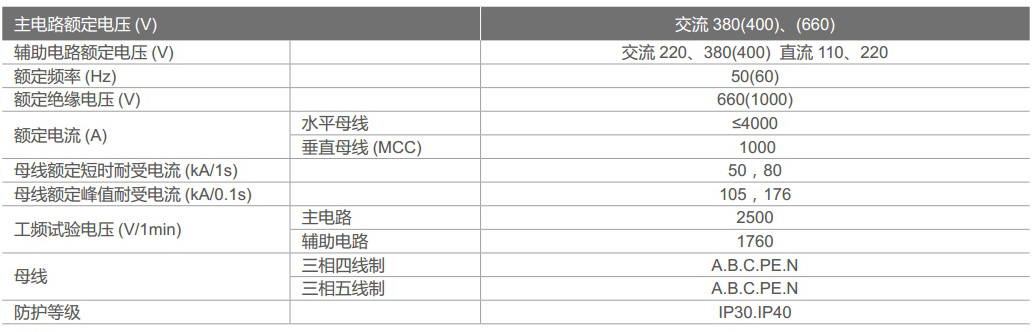

技術參數

輔助電路
    輔助電路圖的設計符合《火力發電廠廠用電設計技術規定》等有關設計技術規程規定，適用于發電廠、變電站的低壓廠（所）用電系統及廠礦企業、高層建筑內的低壓配電系統。
    輔助電路方案根據主電路方案分電源進線、饋線(PC)和電動機饋線(MCC)操作控制的功能單元進行設計。


主結構
● 主構架采用C型開口型鋼，型鋼的二側面分別有模數為20mm、100mm和Φ9.2mm的安裝孔，內部安裝靈活方便；
● 主構架裝配形式設計為兩種，全組裝式結構和部份(側框和橫梁)焊接式結構，供用戶選擇；
● 裝置的各功能室相互隔離，其隔室分為功能單元室、母線室和電纜室；各室的作用相對獨立；
● 水平主母線采用柜后平置式排列方式，以增強母線抗電動力的能力，使裝置的主電路具備高短路強度能力的基本措施；
● 電纜隔室的設計使電纜上下進出均十分方便。

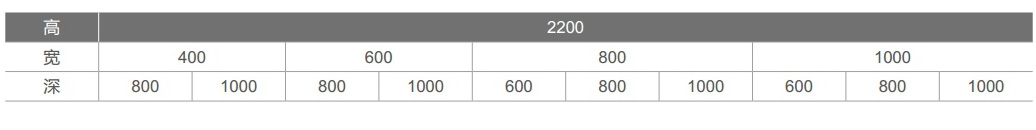

● 裝置通用柜體的尺寸系列(見下表)：

安裝示意圖

圖2、PC柜安裝示意圖

圖3、MCC 柜安裝示意圖

訂貨須知
訂貨合同包含以下內容：
● 產品的全型號包括主電路方案號和輔助電路方案號；
● 主電路系統組合順序圖；
● 輔助電路電氣原理圖；
● 柜內元器件清單；
● 電路中電壓、電流、時間等整定參數；
● 與產品正常使用不符的其它特殊要求。
