產品型號說明

使用環境條件
● 海拔高度：2000米；
● 環境溫度：-25~+40℃；
● 相對濕度：不超過90%(20℃)；
● 安裝場所無易燃、易爆物品，無腐蝕性氣體和導電塵埃；
● 無劇烈震動和顛簸，安裝傾斜度不大于5度；
注:訂購本產品超出上述條件規定時，請與本公司協商。

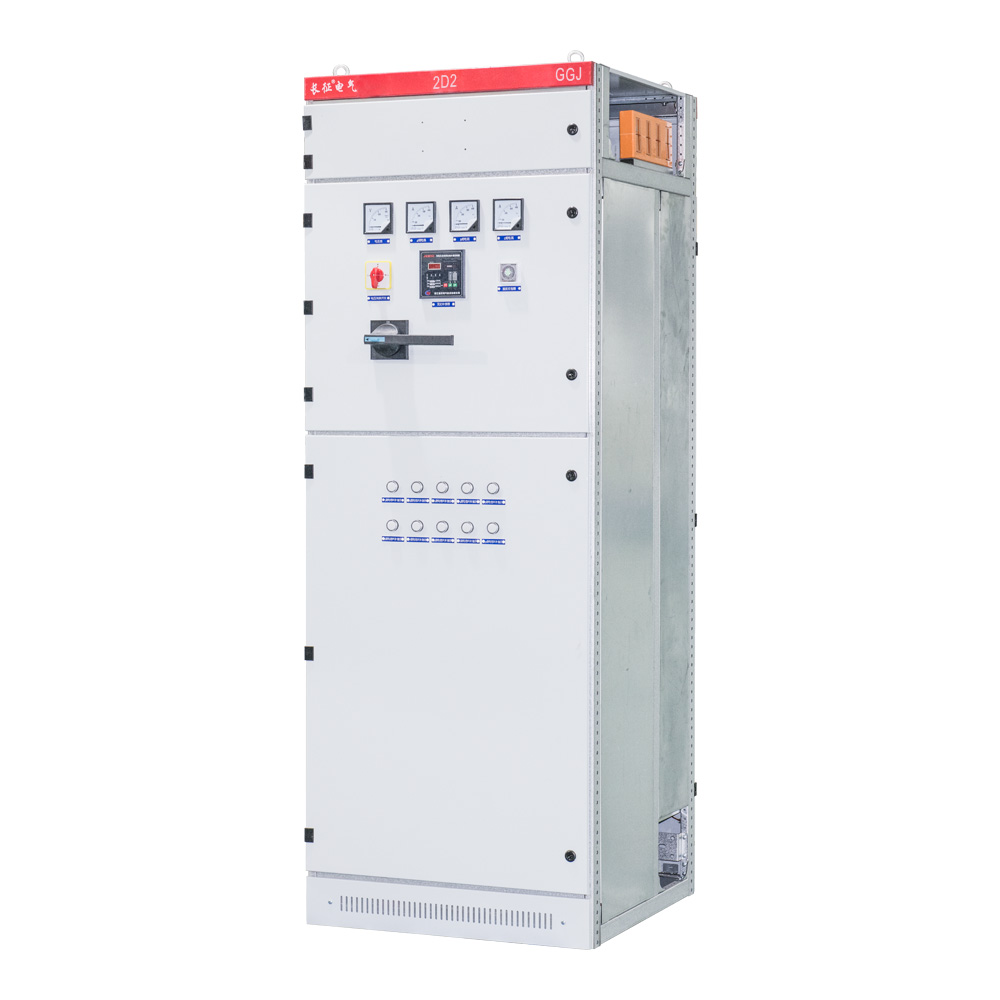

結構簡介
● 電壓過零點投切補償裝置，實現無涌流、無沖擊，可頻繁、快速投切電容器；
● 響應速度快，快速跟蹤系統負荷的無功變化，實時動態或靜態響應投切；
● 采用電容器自動/手動投切裝置，可頻繁操作，提高補償精確度；
● 柜頂裝有散熱風機，有溫控開關控制，適時調節柜內溫度；
● 保護功能齊全：有短路、過載、過壓、欠壓、缺相等保護，設置方便。

技術參數
● 額定電壓：400V，660V，1000V；
● 額定頻率：50Hz；
● 額定容量：30-1000var；
● 運行電壓范圍：0.8-1.1 Un；
● 電容器接線方式：Y或△；
● 測量誤差：電壓：±0.5%，電流：±1%，無功：±1%；
● 投切方式：按諧波電壓或功率因數自動投切；
● 投切延時：0-999s可調。

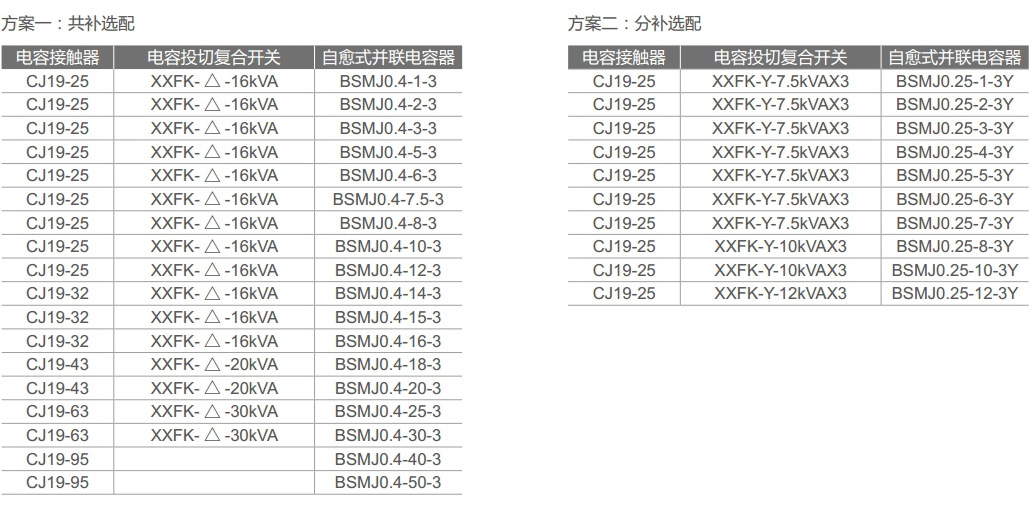

常用配置表


參考方案
