產品型號說明

①	配電箱
②	回路數

使用條件
● 周圍空氣溫度不高于40℃，不低于-5℃，24小時內平均溫度不得高于+35℃。
● 戶內使用，使用地點海拔高度≤2000m。
● 周圍空氣相對濕度在最高溫度+40℃時，不超過50%；在較低溫度時允許有較大的相對濕度，+20℃為90%，應考慮由于溫度變化可能偶然產生的凝露的影響。
● 裝置安置時與垂直面的傾斜度不超過5°。
● 裝置應安裝在無劇烈震動和沖擊，以及不足以使電器元件受到不應有腐蝕的場所。
● 用戶有特殊要求時，可以與制造廠協商解決。



電氣性能
基本電氣參數
● 額定絕緣電壓：交流500V
● 額定工作電壓主電路：交流220V
● 額定頻率：50Hz
● 額定電流：?jiǎn)蜗嚯姸缺碜畲笤试S電流40A
             表前隔離開關45、63、100A
             表后斷路器80、63、40、32、25、20A
             額定短時耐受電流4.5，6kA

主電路方案
根據北京市規劃建設委員會《住宅電氣設計通用標準》規定，住宅每戶設計容量≥6KW，每戶戶用電度表的選用不應小于5（20）A的四倍寬幅表。為了便于小區式建筑的集中管理，電表箱設計為雙門雙鎖。大門和鎖由管理人員管理，控制表前隔離開關及計量箱內電氣元件，每個電度表設小門，由用戶自行上鎖管理，可以觀察電度表運行及插卡操作，還可以操作表后開關，對單元戶內停電。
根據北京市供電局業擴處推薦方案，XM配電箱選用DD862電度表。正泰或ABB公司的隔離開關和與磁卡表聯動的空氣開關。
根據北京市建筑特點，計量箱設計為1-4回路共4個方案，適用于不同的單元戶型。



安裝與使用
● 計量箱到達收貨地點后，首先應檢查包裝是否完整無損，技術文件和隨機輔料是否齊全，發現問題及時與制造廠聯系解決；
● 計量箱安裝應按提供的尺寸固定于墻面上；
● 計量箱使用前應手動操作開關手柄，檢查是否靈活，無卡滯現象。計量箱內的PE銅排為主接地點，應可靠連接接地保護線后，方可通電使用。



結構特點
計量箱采用薄鋼板焊接結構，暗（明）裝懸掛式安裝?；镜某叽缫?guī)格見  表1：

計量箱為方便管理，大門設有鉛封柱，小門設有觀察窗。 計量箱表面涂層采用噴塑工藝，可根據用戶需要選色。


訂貨須知
訂貨方應提供：
1.計量箱主回路數。
2.外形和安裝尺寸要求，
3.主要元器件型號，涂層材料和顏色。
4.交貨時間和地點，及交貨方式。

產品附件
● 裝箱清單、電氣原理圖、出廠合格證、出廠試驗報告
● 裝置使用說明書和主元件的使用說明書及合同規定的備品備件

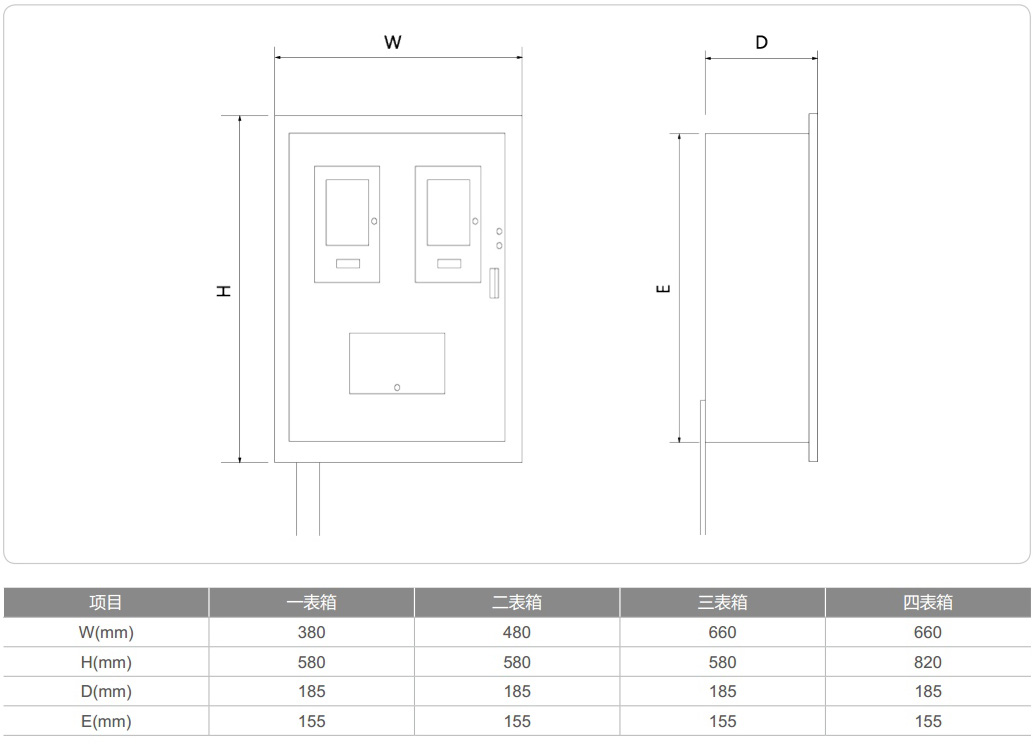

外形尺寸和安裝尺寸
