產品概述：
ZW32系列戶外高壓交流真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。主要用于開斷、關合電力系統中的負荷電流、過載電流及短路電流。適用于變電站及工礦企業配電系統中作保護和控制之用，及農村電網頻繁操作的場所。 本斷路器具有體積小、重量輕、防凝露、免維護等特點，能適應較惡劣的氣候條件和污穢環境。產品型號說明
| ① | 戶外真空斷路器 |
| ② | 設計序號 |
| ③ | 額定電壓 (kV) |
| ④ | 彈操機構 |
| ⑤ | 額定電流 (A) |
| ⑥ | 額定短路開斷電流 (kA) |
| ⑦ | 帶隔離 |
| ⑧ | S 手操，D 電操 |
使用環境條件
● 環境溫度：-40℃~+40℃；
● 海拔不超過2000m，2000以上與用戶協商；
● 風壓不超過700Pa (相當于風速34m/s)；
● 相對溫度曰平均值不大于95%，月平均值不大于90%；
● 空氣污穢程III級；
● 周圍空氣不應受腐蝕性氣體或可燃性氣體等明顯污染，無經常性劇烈振動。

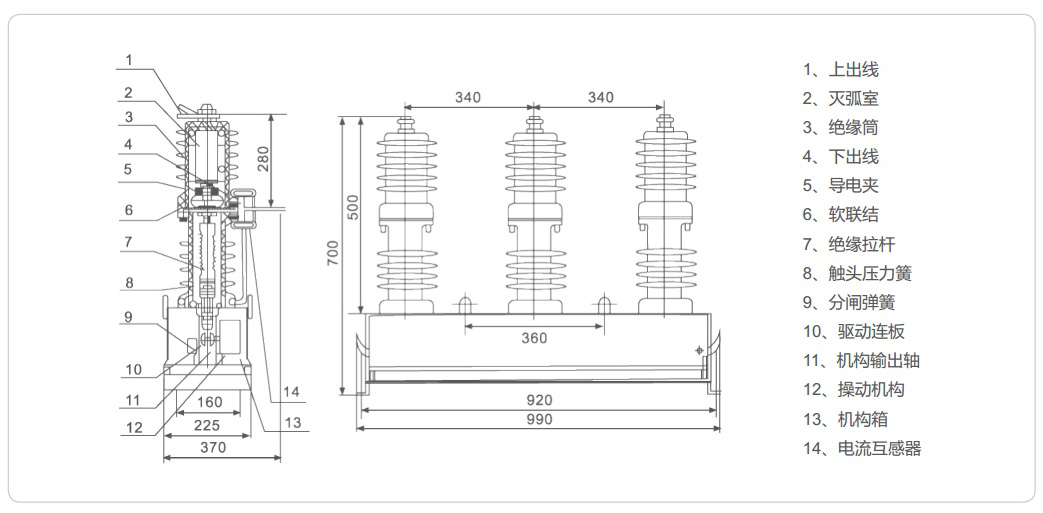

外形及安裝尺寸圖
