產品概述：

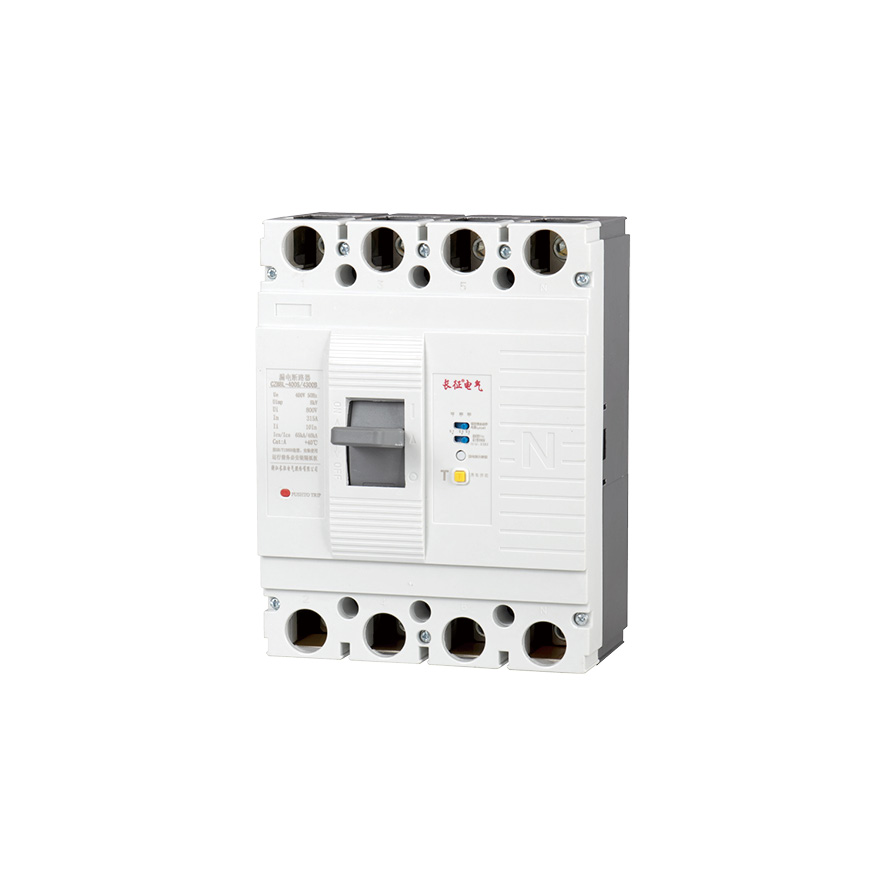

CZM8L 系列漏電斷路器（以下簡稱斷路器），適用于交流 50Hz．額定工作電壓 400V．額定工作電流至 630A 的電路中作不頻鍇轉換之用。斷路器具有過載、短路和欠電壓保護裝置，能保護線路和電源設備不受損壞。漏電保護可對人身提供間接接艟保護也可為因線路設備泄漏電流或接地故障提供保護。斷路器外形尺寸、安裝尺寸與 CZM8 系列斷路器同殼架等級產品完全相同。 斷路器按照其額定極限短路分斷能力高低分為：S 型（較高分斷型）、l- 型 ( 高分斷型 ) 兩類。該斷路器具有體積小、分斷高、飛弧短、抗振動等特點。?適用范圍
1、本斷路器可垂直安裝（即豎裝）、亦可水平安裝（即橫裝）。
2、本斷路器具有隔離功能，其相應的符號為：
3、 本斷路器產品執行下列標準 IEC60947-1 及 GB/T14048.1 總則；IEC60947-2 及 GB/T14048.2 低壓斷路器及附錄 B 帶剩余電流保護的斷路器
?
型號及其含義
?
| ① | 企業代號 |
| ② | 塑料外殼式斷路器 |
| ③ | 設計序號 |
| ④ | 漏電斷路器 |
| ⑤ | 殼架等級額定電流 |
| ⑥ | 額定極限短路分斷能力級別 (S: 較高分斷型 H：高分斷型 ) |
| ⑦ | 操作方式（注） |
| ⑧ | 極數 |
| ⑨ | 脫扣方式及附件代號 |
| ⑩ | 四極斷路器中性極（N 極）結構代號見 CZM8 |
| ?? |
特殊保護代號 G 帶過壓保護產品代號 |
| ? |
I 漏電報警又跳閘模塊代號 / 漏電報警不跳閘模塊代號 |

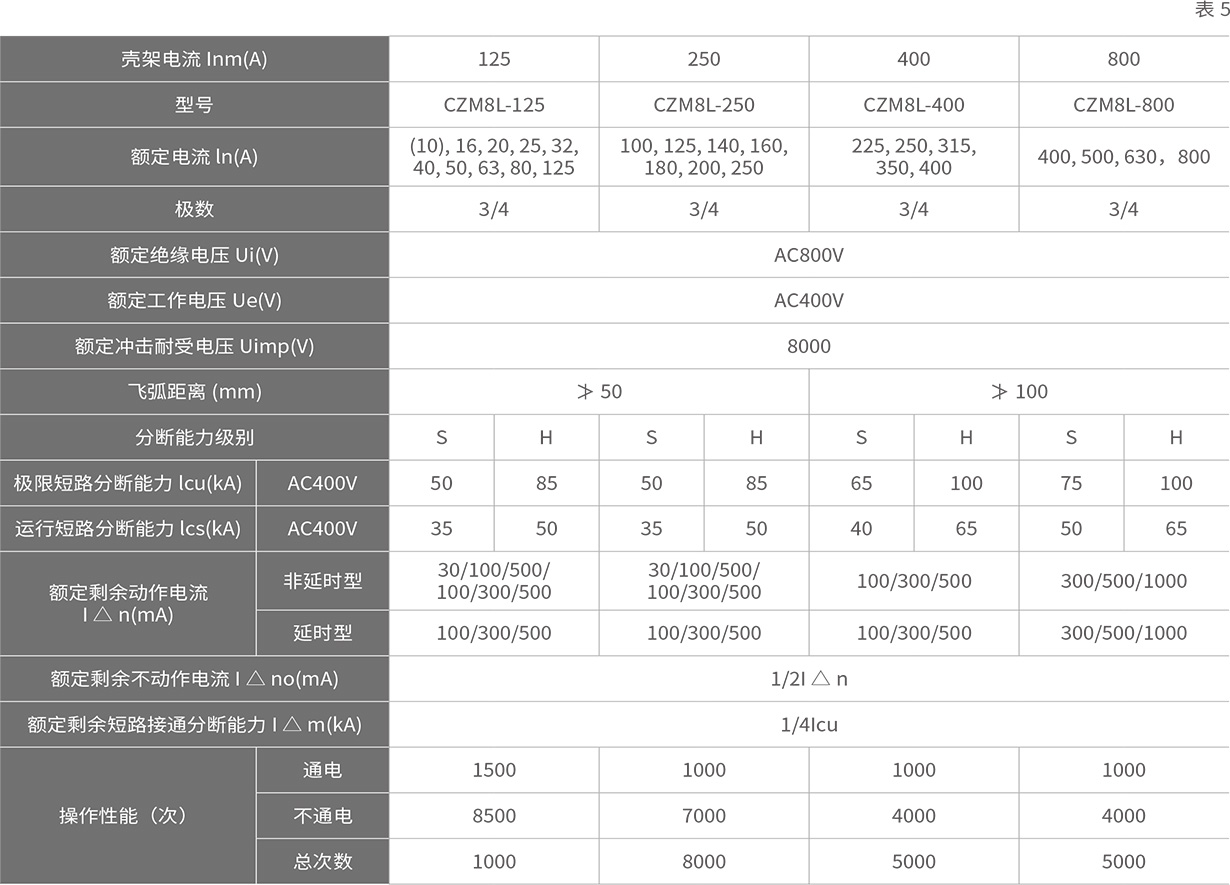

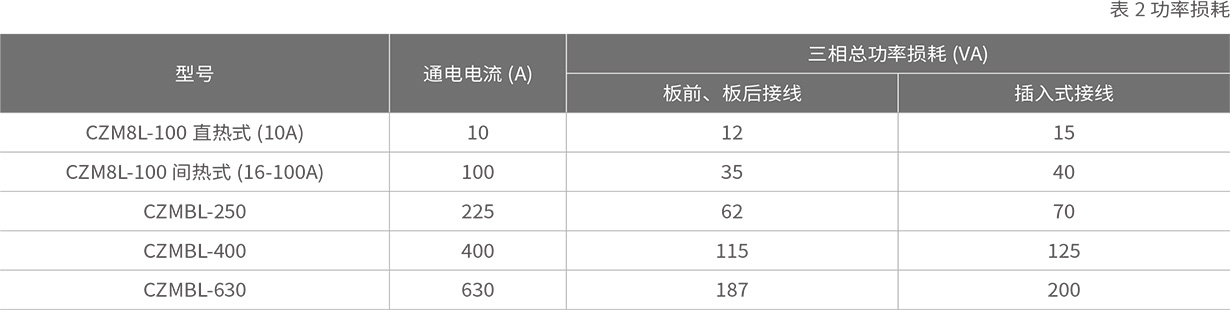

適用工作環境及安裝條件與 CZM8 相同，技術性能指標見表 1、表 2、表 3、表 4、表 5
注：延時型最大分斷時間可根據客戶要求定制
?
注：以上降容系數均在通于額定殼架電流下測得。
?脫扣器方式及附件代號?
注：脫扣器方式及內部咐件代號首位數字 2 表示電磁（瞬時 m 扣器．3 表示熱動龜磁（復式）脫扣器；后兩位數字表示內部附件代號。
?
注：
1、極限分斷與飛弧距離包含橫裝與豎裝；
2、本系列三極斷路器接三相負載時，負載不能帶中性線，否則該斷路器會產生誤動作
3、本系列三極斷路器接單相負載時，相線接左極，中性線接右極，不要接中心極。?
